Overview

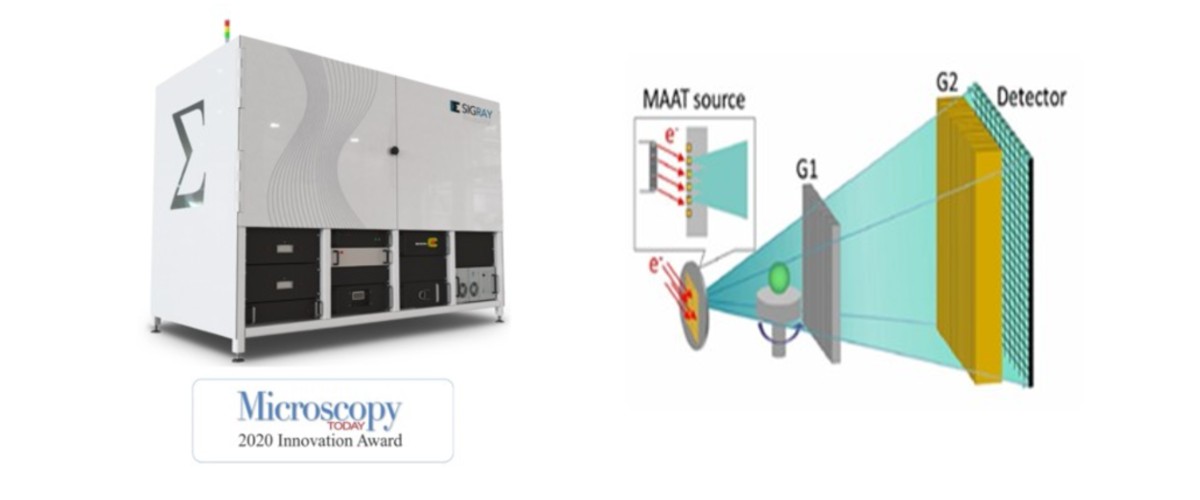

업계 최고의 해상도와 성능을 갖춘 3D X-ray 현미경인 Prisma XRM은 세계에서 가장 진보된 Tri-Contrast 이미지 시스템을 구현하며 차세대 Micro-CT를 대표합니다.

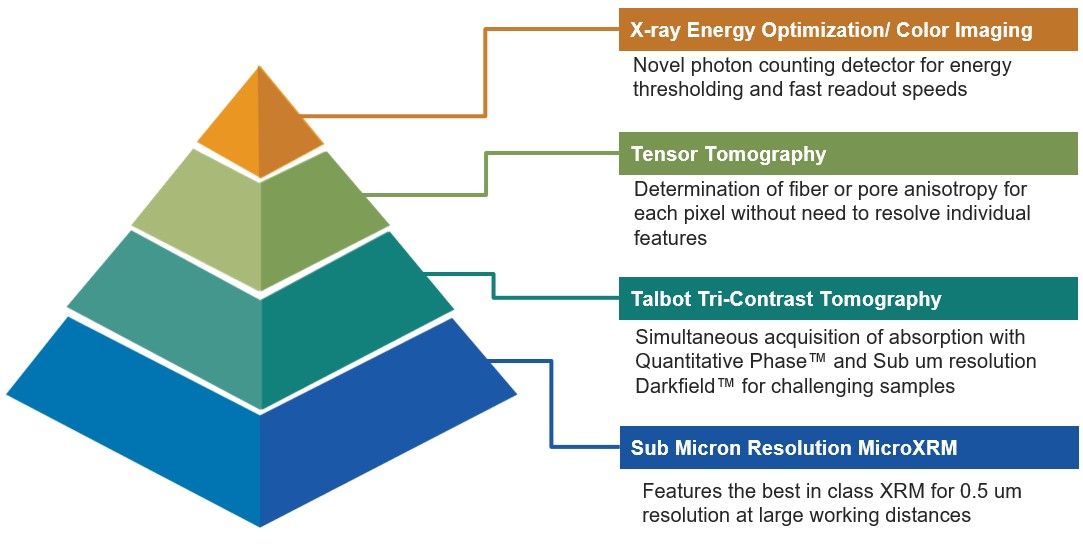

주요 특징

• 0.5µm 미만의 공간 분해능을 가진 Absorption contrast
• Quantitative Phase™ Contrast를 사용하면 고분자와 같은 낮은 원자 번호 재료를 쉽게 구별하고 각 재료의 굴절률에 대한 정량적 접근을 제공
• Subresolution Darkfield ™Contrast는 숨겨진 균열, 공극 및 기타 픽셀보다 작은 크기의 형태도 부각 가능

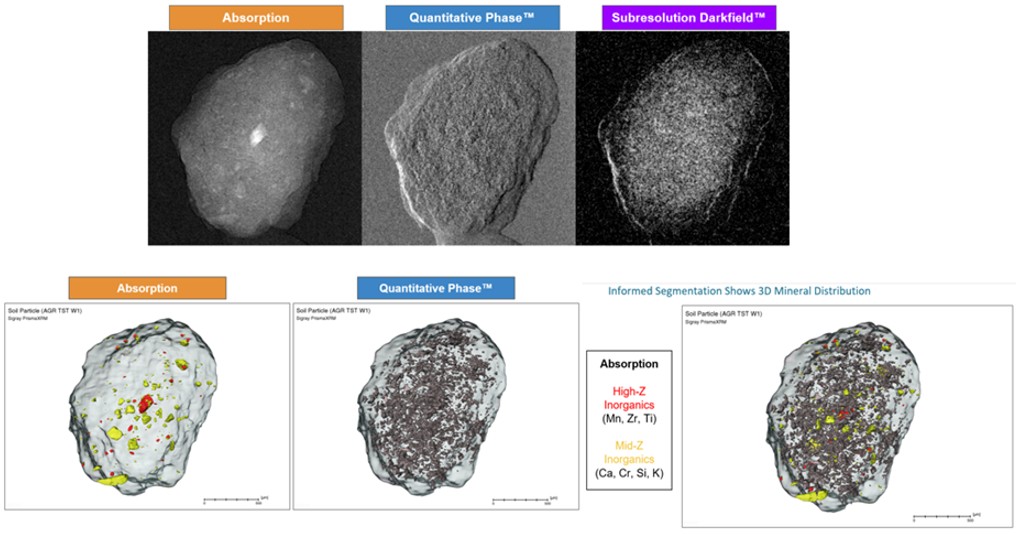

Drum fish 이빨의 3중 Contrast 단층사진(Tomography)

Applications

Applications : 박막측정(예 : 반도체), 오염물질, 생물 조직 또는 지질 샘플의 미량 원소

Empowering Research in…
재료&생명	탄소 섬유 강화 폴리머(CFRP), 무균 생물 조직(동물이나 식물)
에너지	배터리, 연료 전지
불량 분석	이전까지 X-ray 현미경 검사로 보이지 않았던 균열, 공극, 박리 현상을 PrismaXRM 고유의 Quantitative Phase™와 Subresolution Darkfield ™의 Contrast로 볼 수 있습니다.
In-situ & Operando 실험	Operando batteries의 3상 흐름, 균열의 전파, 부하

Specifications

Parameter	Specification
Dual Modes	Absorption Mode | Submicron (0.5 um) resolution at large working distances Tri-Contrast Mode | 3 contrast mechanisms acquired simultaneously
Spatial Resolution	Submicron (0.5 um) in Absorption Mode Microns in Tri-Contrast Mode
Source	Sealed Tube Transmission
Target	Tungsten on Diamond Substrate that enables higher power loading and flux
Voltage	Base: 40-110 kV | Option source operation to 160 kV
X-ray Detector	3 Detector System for FOV and Resolution Changes
Base	Base includes 4X and 20X objectives, 2k x 2k CCD detector (optional 40X available)
Option	Optional photon-counting detector for high throughput, large FOV, and energy thresholding
Tri-Contrast Design Energy	20 and 30 keV
