Overview

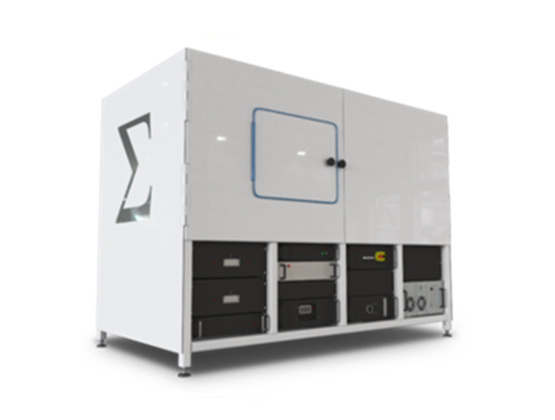

TriLamda NanoXRM은 최대 40나노미터에 달하는 공간 분해능과 시야각이 최대 80미크론에 이르며 최대 3가지 에너지를 선택할 수 있는 가장 강력한 3D X-ray 현미경 입니다.

주요 특징

• 지금까지 없었던 높은 해상도의 실험실용 X-ray 현미경
• 3가지 X-ray에너지 선택 기능
• 2가지 해상도 : 40nm의 고해상도 모드, 120nm의 광각 모드

Application

TriLambda Nano XRM의 활용 영역
생물학	세포 상관관계도(Correlative cellular mapping), 나노입자 분포
재료 공학	배터리 전극 분석의 구조적 특징 미세구조 변화의 실시간 상황 관찰
지질학	‘셰일’ 및 ‘탄산염’의 나노다공성, 광물학을 위한 이중 에너지 분석

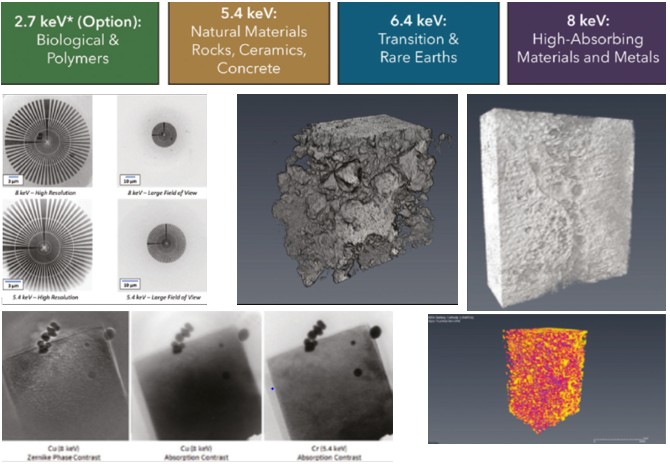

왜 Tri-Lambda(3개의 파장) 인가?

X-ray Contrast는 각 X-ray 에너지에 따라 데이터를 수집하는 시간과 구조물의 가시성 모두에 영향을 미칩니다.

예를 들어, 5.3KeV는 지질 샘플(SiO2)에 최적이지만 금속이 들어있는 샘플에는 적합하지 않습니다. 고분자와 세포의 경우에는 2.7KeV가 8KeV보다 큰 이점을 제공합니다.

Specifications

Parameter	Specification
High Resolution Mode
Resolution | Voxel	40 nm resolution | 13 nm voxel
Field of View | Sample Size	20 μm FOV | 15-25 μm sample size preferred
Large Field of View Mode
Resolution | Voxel	120 nm resolution | 40 nm voxel
Field of View | Sample Size	65 μm FOV | 60-100 μm sample size preferred
Contrast Modes	Absorption and Phase Contrast
Source	Sigray High Brightness Microfocus Source
Target Material	Tri Energy (standard): Cr (5.4 keV), Fe (6.4 keV), and Cu (8.0 keV) Additional targets include: Rh (2.7 keV), Au (9.7 keV), others available on request
Power	100W
X-ray Optics
Condenser	3 sets of Sigray Twin Paraboloidal X-ray Optics matched to zone plates
Focusing Objective	Fresnel diffraction zone plate lens system
Phase Ring	Zernike phase shift ring
X-ray Detectors	High efficiency x-ray detector system, CCD 2048 x 2048 pixel
Footprint	2.3 x 1.3 x 1.5 meters (L x W x H) | 2000 kg
Maximum Load	1KG
Stage	High precision tomography stage with 12 x 10 x 12 mm travel XYZ
