High Performance Table Tops 고성능 정반

정반은 다양한 유형의 측정이나 프로세스를 수행하기 위한 플랫폼입니다. 레이저, 렌즈, 필름 플레이트 등과 같은 다양한 구성 요소 간의 기계적인 기준 역할을 하며, 또한 조용한 작업면을 제공합니다. 정반은 일반적으로 복합 적층, 고체 물질(화강암), 경량 허니컴의 세가지 구조 중 하나를 사용합니다. 구조의 선택은 적용 분야의 종류, 크기에 달려있습니다.

복합 적층 정반

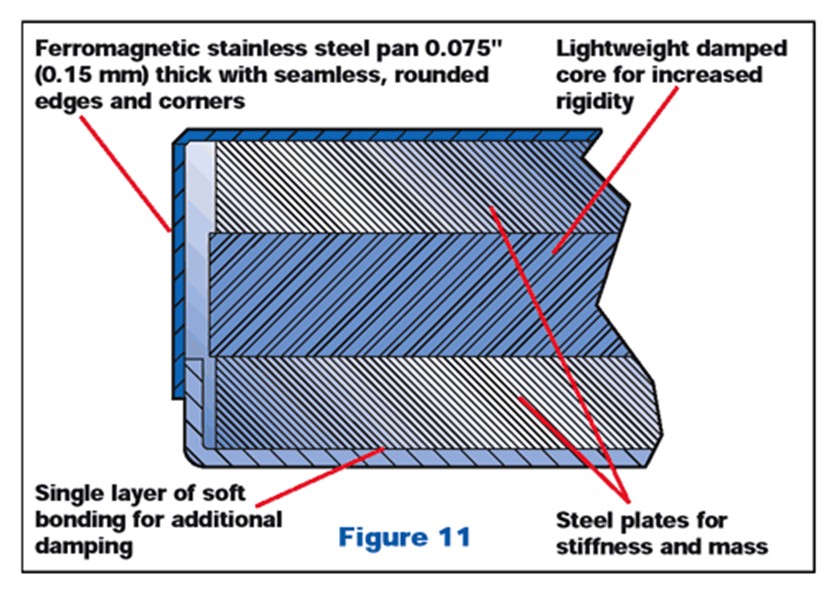

Figure11 은 일반적인 적층 정반의 구조입니다.
주로 두께가 2~4인치인 강철, 복합재료로 된 층과 모퉁이, 모서리가 곡면 처리된 매끄러운 스테인리스 판이 에폭시로 접착됩니다. (복합층의 감쇠를 향상 시키기 위해 판과 판 사이에 점탄성 접착제를 사용하기도 합니다.)
강한 자성의 스테인리스 판은 표면의 내식성, 내구성이 뛰어나고, 자석을 사용하는 장치들을 장착하기 편리합니다. 정반의 “표준” 크기는 24 x 24in에서 6 x 12ft까지 있으며, 무게는 100~5000파운드 정도입니다.
중심부의 강철과 경량 감쇠 복합체 비율은 원하는 질량 크기에 따라 달라집니다.

화강암과 고체 복합체 정반

화강암과 고체 복합체 정반은 상대적으로 높은 질량과 강성, 완만한 수준의 감쇠를 제공하며, 크기가 작을수록 가성비가 좋습니다.
자성을 나타내지 않는 특성으로 인해 여러 분야에 적합하며, 정밀한 표면을 제공합니다.
화강암 표면은 고정시키기 어렵고, 크기가 커질수록 적층 정반에 비해 비싸며 감쇠가 좋지 않습니다.

허니컴 광학 테이블

허니컴 코어 정반은 강한 강성에도 불구하고, 매우 가볍기 떄문에 볼트 장착이나 넓은 작업면이 필요한 분야에 적합합니다. 허니컴 코어 정반은 어떠한 크기로도 제작이 가능하며 커다란 정반은 “결합”이 가능하기 때문에 크기나 형태의 제약이 거의 없습니다. 면적이 작은 것은 “breadboards”라 하고, 큰 것은 “Optical tops” 또는 “Optical table” 이라고 합니다.

허니컴 코어 테이블은 고정밀 광학 실험을 위해서 개발되었습니다.
화강암은 크기가 커질수록 매우 무겁고, 비싸며, 표면에 물체를 고정시키기 어려움 등 제약이 있기에 광학 테이블이 발전하게 되었는대, 그 목표는 화강암의 단점을 배제하면서 화강암 수준의 안정성을 가지는 작업면을 개발하는 것이었습니다.

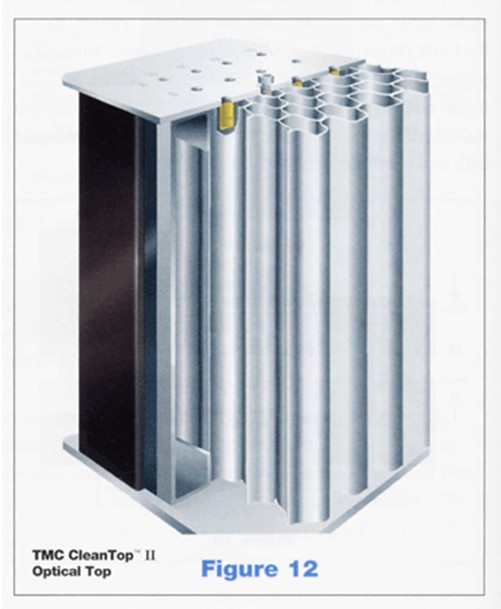

(Figure 12 참조) 테이블의 외벽은 압축이나 인장에 대하여 매우 높은 저항력을 가지고 있습니다. 허니컴 코어는 셀에 가해지는 압축에 대한 반발력이 매우 강합니다. 코어의 밀도가 증가하면 압축 강성과 전단탄성계수가 증가하고, 외벽의 기계적 결합도가 향상되므로 테이블의 성능이 향상됩니다. 또한 광학 테이블의 열 특성은 화강암보다 훨씬 뛰어납니다. 금속 구조와 (가벼운 질량에 의한) 매우 낮은 열용량 덕분에 허니컴 코어 테이블은 화강암보다 훨씬 더 빨리 열 평형에 도달합니다. 결과적으로 열에 의한 작업 표면의 왜곡이 감소합니다.
